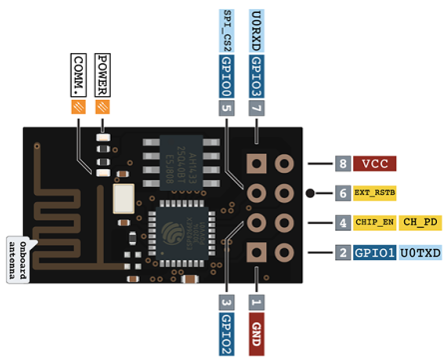

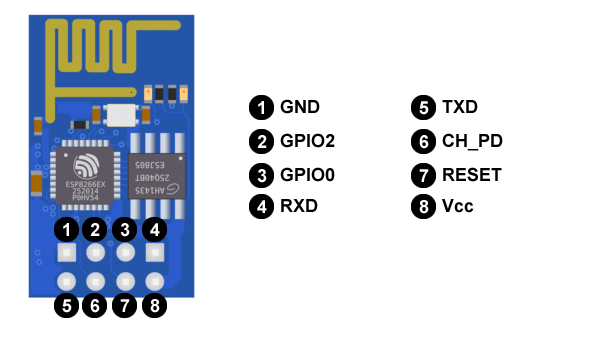

Pinout

1. GND: tierra.
2. GPIO2: entrada/salida de propósito general. Tambien es el led integrado. Tiene que estar HIGH durante el boot.
3. GPIO0: entrada/salida de propósito general.
4. RXD: es el pin por donde se van a recibir los datos del puerto serie. También se puede utilizar como pin digital GPIO: sería el número 3.


5. TXD: es el pin por donde se van a transmitir los datos del puerto serie. También se puede utilizar como pin digital GPIO: sería el número 1.
6. CH_PD: apaga y encende el chip, tendrá que estar a 3.3V (HIGH) para funcionar.
7. RESET: reset, si lo ponemos a 0V (LOW) se resetea.
8. Vcc: alimentación del ESP-01. Funciona a 3.3V y necesita al menos 200mA.

Ejemplos de conexión
